membuat meja afdruk sederhana

kali ini saya akan menjabarkan cara menbuat meja afdruk sederhana, hasil yang di peroleh lumayan bagus untuk pemula dan juga yang sudah lihai

bahan bahan utama yang harus kita siapkan antara lain :

Penempatan Timer san saklar pada meja afdruk

• meja kayu kecil lebih besar dari kaca beningnya
• lampu TL secukupnya ,semakin banyak lampu semakin baik hasil yang kita peroleh

Lampu TL

• kaca bening tebal 5mm ukuran 45x65 cm, bisa di gunakan untuk screen ukuran 40x60 cm
• kabel kabel dan colokan listrik
• saklar untuk tegangan AC

Saklar dengan indikator lampu didalamnya

• TIMER (jika ada, rekomemdasi Omron H3cr )

OMRON H3CR

Baca juga :Skema pengkabelan timer OMRON H3CR , KLIK SINI !!

secara garis besar,meja afdruk ini gunanya untuk menyinari lapisan peka cahaya yang telah di oleskan di kain monyl di screen. dengan penambahan Timer omron, diharapkan tidak adalagi kelebihan atau kekurangan waktu penyinaran.

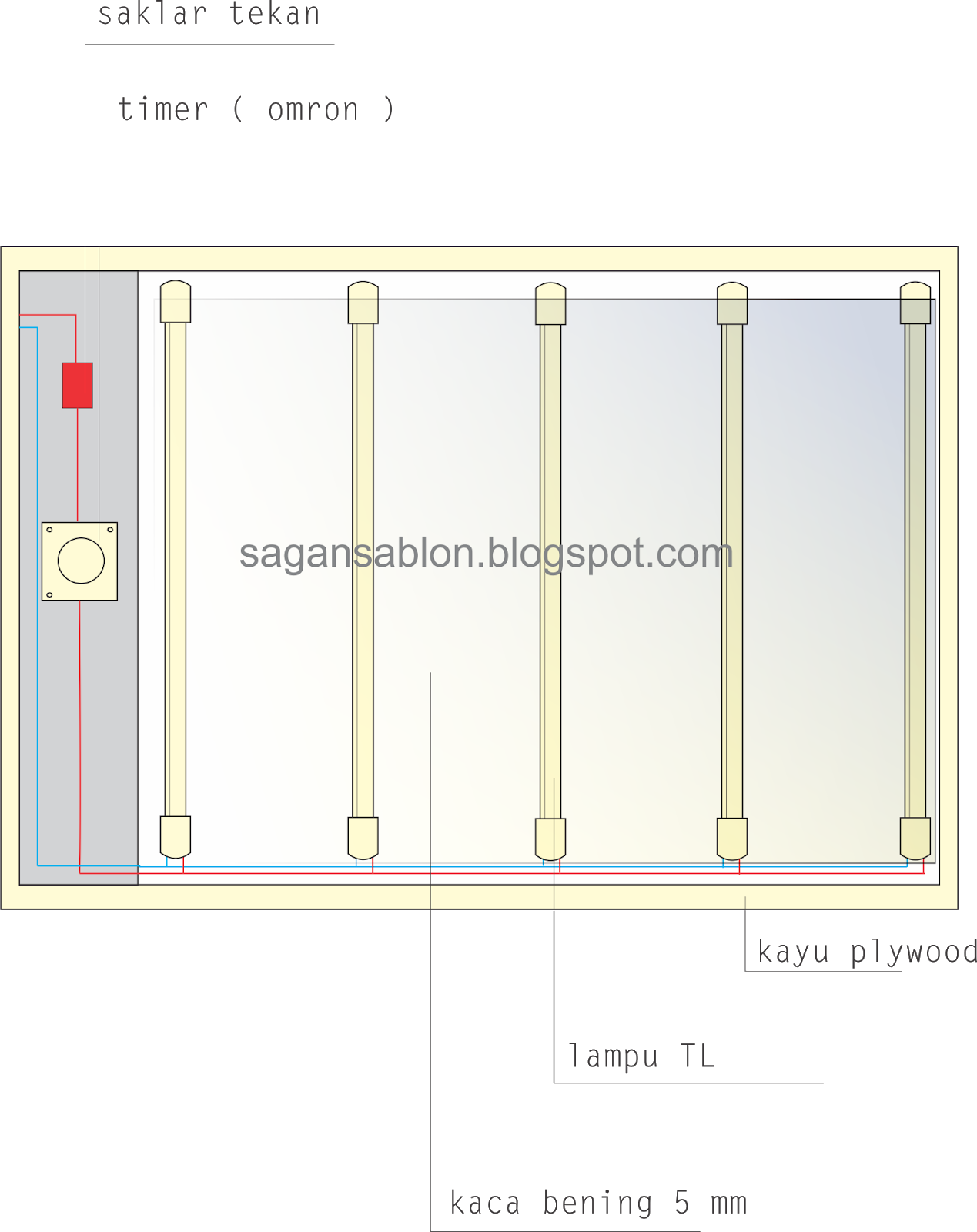

dan gambar illustrasi dari desain meja afdruk adalah sebagai berikut :

layout perkabelan di meja afdruk

Pada ilustrasi di atas sudah jelas menggambarkan material yang telah kita siapkan sebelumnya.
terlihat di ilustrasi adanya beberapa lampu TL yang berderet.
semakin banyak lampu yang di pasang, semakin cepat pula durasi penyinaran yang akan kita setting di timer OMRON nya.

Dan cara kerja dari meja adfruk ini adalah sebagai berikut :

• Setelah listrik PLN AC 220V kita colokkan, tegangan berhenti di saklar, karena saklar pada posisi OFF
• Ketika saklar kita posisikan ON, maka akan otomatis menjalankan sistem Timer yang telah kita seting durasinya sebelumnya. misalkan kita setting durasi selama 1 menit.
• selama selang 1 menit, lampu TL menyala bersama sama untuk mereaksikan lapisan peka cahaya yang sudah di lapisi di kain screen.
• setelah lewat dari 1 menit, otomatis Timer akan memutuskan arus yang menuju ke lampu. dan tanda itu bisa di beri indikator berupa sirine atau lampu.
• kalau lampu TL sudah mati tandanya proses penyinaran di anggap selesai

dan perlu di ketahui, untuk memperoleh durasi yang sempurna perlu percobaan berkali kali dulu.

dan apabila di rasa sudah cukup sempurna, maka durasi penyinaran sudah tidak perlu lagi di utak atik lagi. kecuali ada perbedaan perlakuan.

misalnya desain blok dan raster, perlu di bedakan durasinya biar memperoleh hasil yang sempurna.

selamat mencoba dan pasti berhasil
